적용사례

PROJECT REFERENCE

구조와 설치 환경을
이미지로 확인하세요.

옥상·BIPV·해상·수상 등 설치 환경별로 구조 배치, 결합부와 유지관리 조건을 함께 검토합니다.

ROOFTOP PV

CLAMP DETAIL

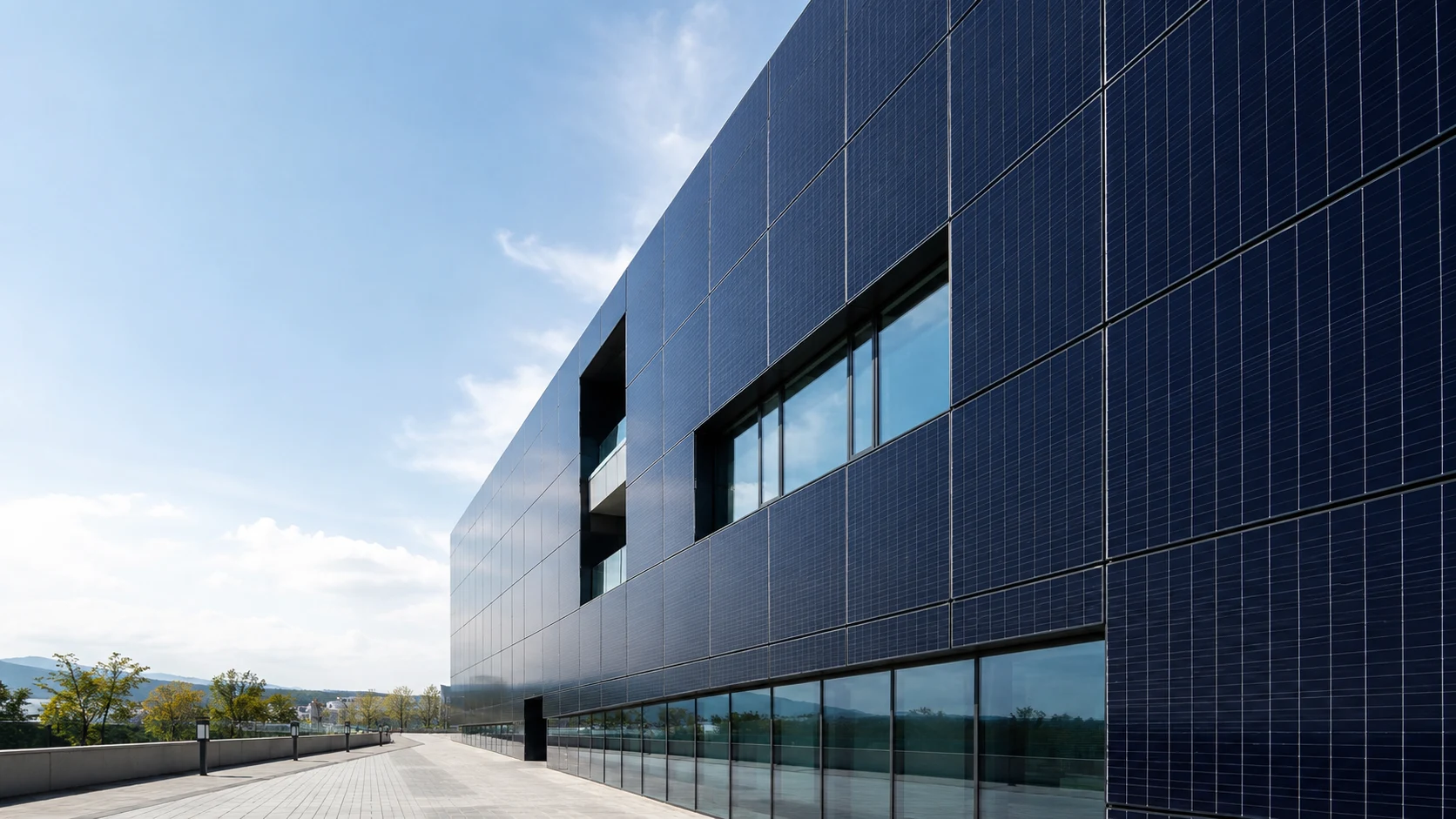

BIPV SYSTEM

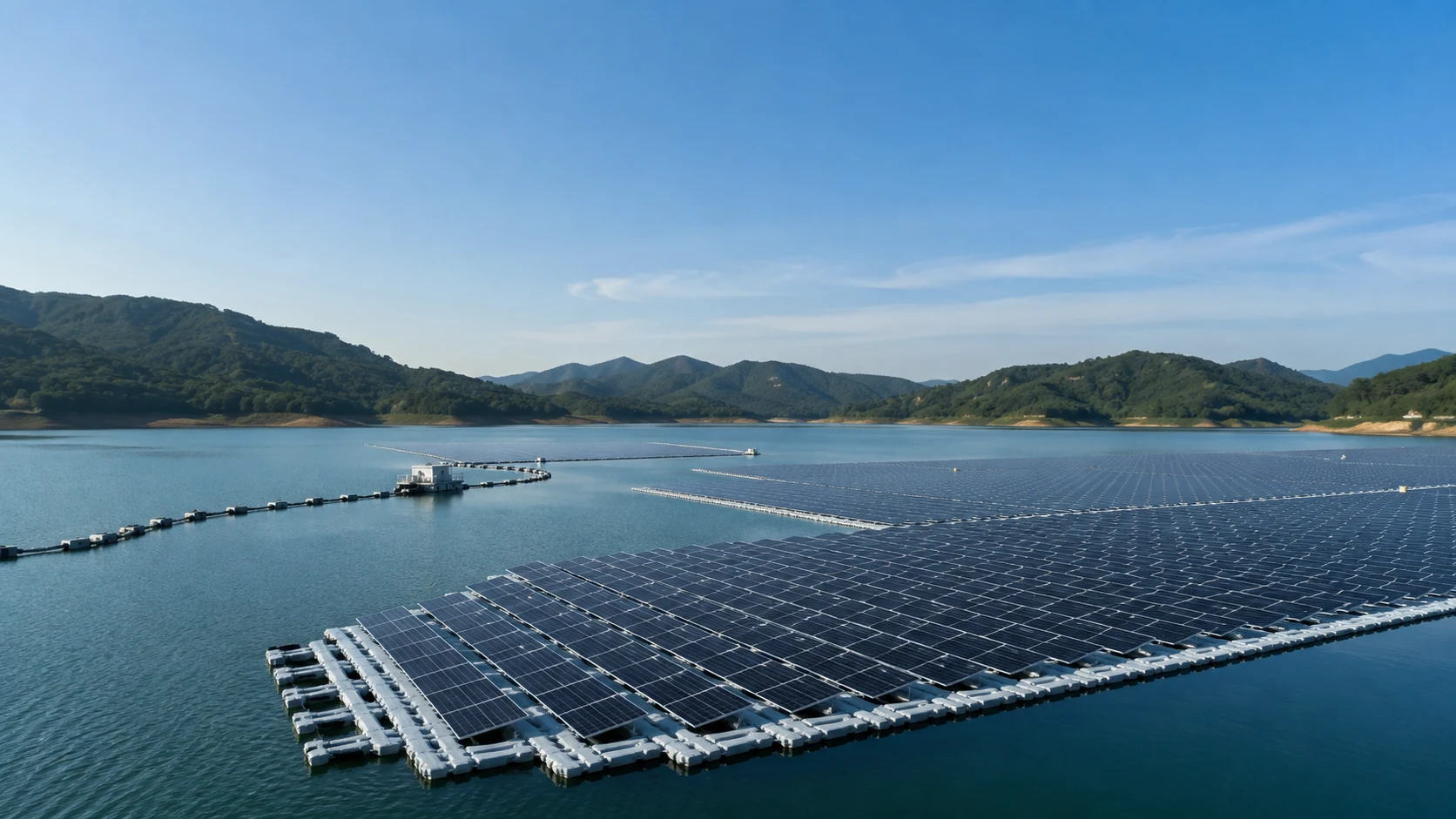

MARINE / FLOATING

STRUCTURE + CONNECTION

HOW TO READ CASES

태양광 구조물은 설치 환경별로 요구되는 구조 조건과 접합 방식이 달라질 수 있습니다. 옥상, BIPV, 해상·수상 환경을 구분하고 프레임, 클램프, 설치 기반이 어떻게 연결되는지를 함께 살펴보는 구성입니다.

01 / ENVIRONMENT설치 환경

옥상·외피·해상·수상 등 적용 위치를 먼저 구분합니다.

02 / FRAME프레임 구조

CFRP 프레임의 규격과 배치 방식을 확인합니다.

03 / CONNECTION결합부

모듈 클램프와 구조체 연결부를 확대해 확인합니다.

04 / DRAWING도면 연계

실제 적용은 구조 도면과 프로젝트 조건을 기준으로 검토합니다.

구조물 배치, 모듈 결합부, 설치 기반과 주변 환경을 함께 확인해야 프로젝트 조건에 맞는 구조 검토가 가능합니다.

ROOFTOP

기존 구조체의 하중 조건, 설치면, 배수와 작업 동선을 함께 확인합니다.

DETAIL

모듈 프레임과 클램프의 접촉면, 체결 위치와 공구 접근성을 검토합니다.

BIPV / MARINE

건물 외피 접합부, 내식 환경, 유지관리 접근성과 구조 조건을 함께 고려합니다.
